أنظمة المناور

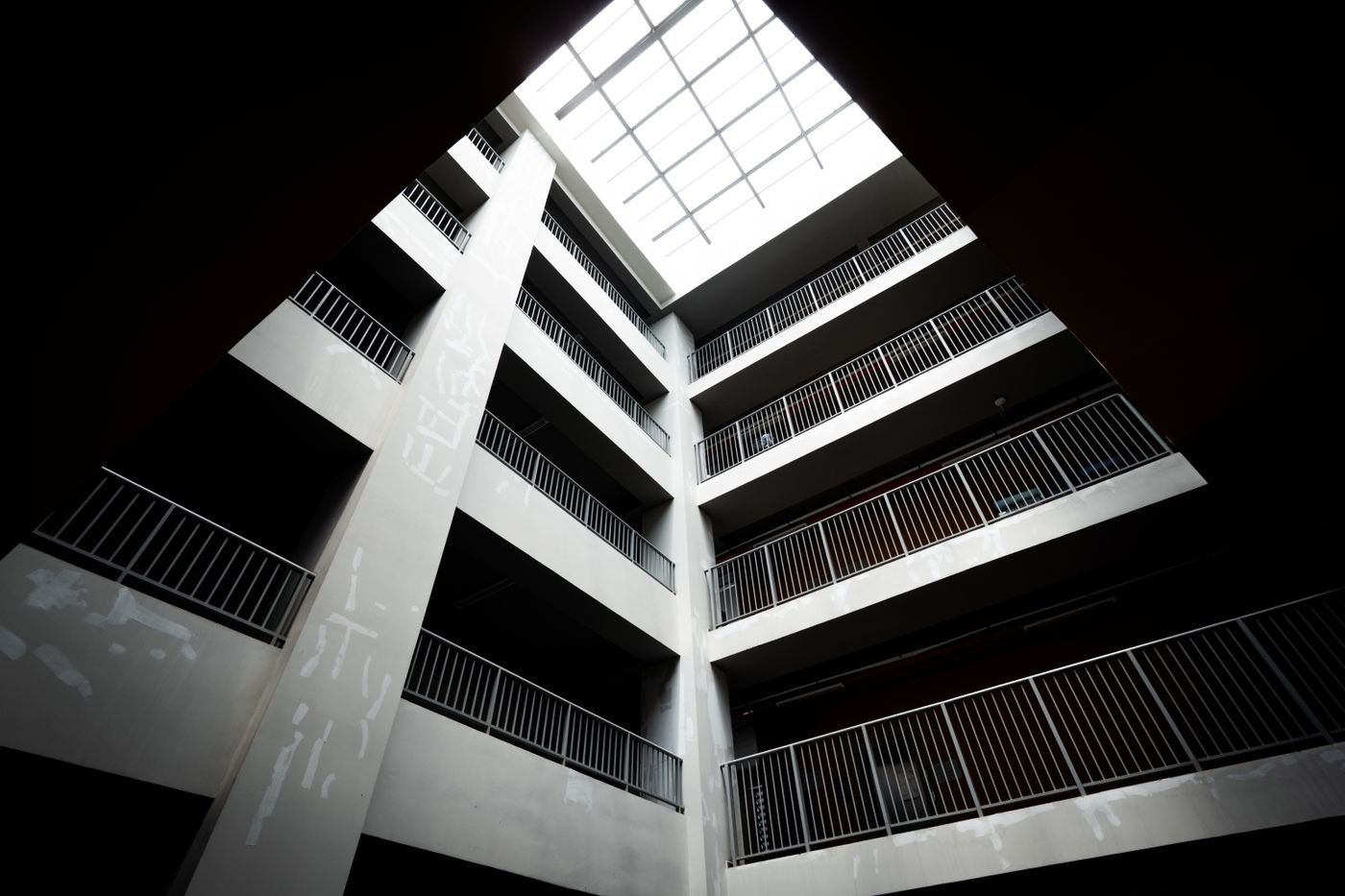

تغلق المناور فتحات السقف بالزجاج: أسقف الأتريوم والصالات، وآبار الإضاءة، والحدائق الشتوية. تُركَّب القطاعات الحاملة بميل، ويستقر الزجاج عليها ويُشدّ من الخارج على نحو قريب من الواجهات الزجاجية. والفرق أن الزجاج يحمل أحمال الثلوج والرياح ويقع فوق رؤوس الناس.

1. 1

   الروافد

   قطاعات ألمونيوم حاملة تمتد باتجاه الميل. يستقر الزجاج عليها فوق حشوات ويُشدّ من الخارج، وتنقل أحمال الثلوج والرياح إلى هيكل السقف.

2. 2

   وحدة الزجاج المزدوج

   يُختار اللوح الداخلي في الزجاج العلوي مصفّحًا: إذا انكسر تبقى شظاياه ملتصقة بالطبقة الوسطى ولا تسقط. وتُغلق الوصلات الأفقية بين الألواح مستوية حتى لا تحجز الماء.

3. 3

   وصلة الرأس

   الحافة العليا حيث يلتقي المنور بالجدار أو السقف. تُغلق بقطعة ألمونيوم وشريط إحكام بحيث لا يتسرب الماء بين الزجاج والجدار.

4. 4

   المزراب

   عند أسفل الميل يجمع المزراب مياه الأمطار والثلوج المنسابة على الزجاج ويحوّلها إلى أنابيب التصريف.

التركيب

يُفحص هيكل السقف ونقاط التثبيت، وتُركَّب الروافد والعوارض على الميل المطلوب وتُثبَّت. يُرفع الزجاج من الأعلى بالرافعة أو بالرافع الشفطي، ويُشدّ من الخارج وتُغلق الوصلات. وتُنجز وصلة الرأس والمزراب في النهاية وتُفحص من حيث الإحكام.
